沟槽回填施工质量验收标准
4.6.3 沟槽回填应符合下列规定：
主控项目
1 回填材料符合设计要求：
检查方法：观察；按国家有关规范的规定和设计要求进行检查，检查检测报告。
检查数量：条件相同的回填材料，每铺筑1000㎡，应取样一次，每次取样至少应做两组测试；回填材料条件变化或来源变化时，应分别取样检测。
2 沟槽不得带水回填，回填应密实；
检查方法：观察，检查施工记录。
3 柔性管道的变形率不得超过设计要求或本规范第4.5.12条的规定，管壁不得出现纵向隆起、环向扁平和其他变形情况；
检查方法：观察，方便时用钢尺直接量测，不方便时用圆度测试板或芯轴仪在管内拖拉量测管道变形率；检查记录，检查技术处理资料；
检查数量：试验段（或初始50m）不少于3处，每100m正常作业段（取起点、中间点、终点近处各一点），每处平行测量3个断面，取其平均值。
4 回填土压实度应符合设计要求，设计无要求时，应符合表4.6.3-1、4.6.3-2的规定。柔性管道沟槽回填部位与压实度见图4.6.3。
一般项目
5 回填应达到设计高程，表面应平整；
检查方法：观察，有疑问处用水准仪测量。
6 回填时管道及附属构筑物无损伤、沉降、位移；
检查方法：观察，有疑问处用水准仪测量。
表4.6.3-1 刚性管道沟槽回填土压实度
|
序号 |
项目 |
最低压实度（%） |
检查数量 |
检查方法 |
|||||
|
重型击实标准 |
轻型击实标准 |
范围 |
点数 |
||||||
|
1 |
石灰土类垫层 |
93 |
95 |
100m |
每层每侧一组（每组3点） |
用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法 |
|||
|
2 |
沟槽在路基范围外 |
胸腔部分 |
管侧 |
87 |
90 |
两井之间或1000㎡ |
|||
|
管顶以上500mm |
87±2（轻型） |
||||||||
|
其余部分 |
≥90（轻型）或按设计要求 |
||||||||
|
农田或绿地范围表层500mm范围内 |
不宜压实，预留沉降量、表面整平 |
||||||||
|
3 |
沟槽在路基范围内 |
胸腔部分 |
管侧 |
87 |
90 |
||||
|
管顶以上250mm |
87±2（轻型） |
||||||||
|
由路槽底算起的深度范围（mm） |
≤800 |
快速路及主干路 |
95 |
98 |
|||||
|
次干路 |
93 |
95 |
|||||||
|
支路 |
90 |
92 |
|||||||
|
＞800~1500 |
快速路及主干路 |
93 |
95 |
||||||
|
次干路 |
90 |
92 |
|||||||
|
支路 |
87 |
90 |
|||||||
|
＞1500 |
快速路及主干路 |
87 |
90 |
||||||
|
次干路 |
87 |
90 |
|||||||
|
支路 |
87 |
90 |
|||||||
注：表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验法求得的最大干密度为100％。
表4.6.3-2 柔性管道沟槽回填土压实度
|
槽内部位 |
压实度（%） |
回填材料 |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
|||||
|
管道基础 |
管底基础 |
≥90 |
中、粗砂 |
-- |
-- |
用现行国家标准《土工试验方法标准》GB/T 50123中其他方法 |
|
管道有效支撑角范围 |
≥95 |
每100m |
每层每侧一组（每组3点） |
|||
|
管道两侧 |
≥95 |
中、粗砂、碎石屑，最大粒径小于40mm的砂砾或符合要求的原土 |
两井之间或每1000㎡ |
|||
|
管顶以上500mm |
管道两侧 |
≥90 |
||||
|
管道上部 |
85±2 |
|||||
|
管顶500~1000mm |
≥90 |
原土回填 |
||||
注：回填土的压实度，除设计要求用重型击实标准外，其他皆以轻型击实标准试验获得最大干密度为100％。

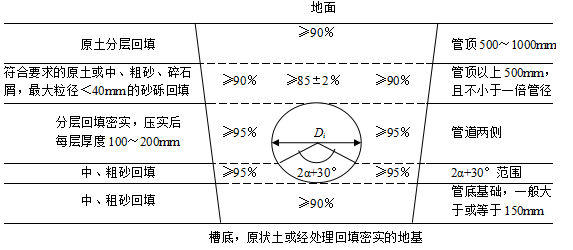

图4.6.3 柔性管道沟槽回填部位与压实度示意图
