室外空调与供暖管网绝热保温节能工程检验批施工质量验收

一、室外空调与供暖管网的节能工程施工质量的验收按施工段或室外供热管网子系统划分检验批进行。

二、主控项目

13.2.2 室外空调与供暖管网应采用预制高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管。

检查数量：全数检查。

检验方法：核查技术资料、出厂质量证明文件；核查进场试验报告。

13.2.3 高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管质量应符合下列规定：

1 预制保温管使用的钢管材质、壁厚应满足设计要求。

2 预制保温管外护管应使用高密度聚乙烯塑料制造，密度不应小于940kg/m。

3 预制保温管外护管外观应为黑色，其内外表面目测不应有损失其性能的沟槽、不允许有气泡、裂纹、凹陷、杂质、颜色不均等缺陷。

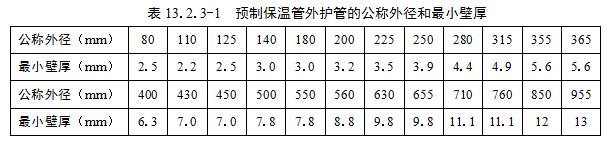

4 预制保温管外护管的公称外径和最小壁厚应符合表13.2.3-1规定。

5 预制保温管外护管拉伸屈服强度、断裂延长率、纵向回缩率等技术性能应做见证取样检验；

6 预制保温管绝热保温材料应使用聚氨酯硬质泡沫塑料，其任意位置泡沫密度不应小于60kg/m³。

7 预制保温管绝热保温材料的压缩强度、吸水率、导热系数等技术性能应做见证取样检验。

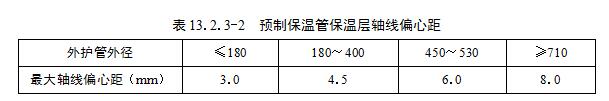

8 预制保温管保温层轴线偏心距，任意位置外护管轴线与钢管的外壁的距离应符合表13.2.3-2的规定。

检查数量：全数检查。

检验方法：观察检查；用钢针刺入保温层、尺量检查。核查技术资料、出厂质量证明文件；见证取样检测报告。

13.2.4 室外空调与供暖管网管道连接焊接口处绝热保温应采用现场聚氨酯发泡工艺；其材料性能、规格及厚度应与预制部分一致。

检查数量：按数量抽查10％，且不得少于10段。

检验方法：观察检查；用钢针刺入保温层、尺量检查。

三、一般项目

13.2.5 室外空调与供暖管网的管道阀门、过滤器及法兰部位的绝热保温应采用橡塑海绵板粘接包裹，厚度不应小于管道保温层厚度的80％；保温结构应能单独拆卸，不得影响其操作功能。

检查数量：按数量抽查10％，阀门等配件不得少于5个。

检验方法：观察检查；用钢针刺入绝热层、尺量检查。
