1.编制依据:

《建筑地基基础工程施工质量验收规范》GB50202-2002

2.适用范围:

地下连续墙施工完成后对其施工质量进行验收，验收合格方能进入下一工序施工，验收情况和结论用本表记录。

3.实施要点:

(1)成槽质量、墙体连接面处理、预埋件位置等隐蔽验收项目按照设计要求、《建筑地基基础工程施工质量验收规范》GB50202-2002及有关示准验收，必须合格。

(2)钢筋网应进行制作工程检验批验收，验收合格才能吊装。钢筋网安装时钢筋连接位置、连接方法、连接区段内接头面积百分率应符合《混凝土结构工程施工质量验收规范》GB50204-2015有关规定。钢筋保护层厚度按设计要求施工;当设计未有要求时，按规定为50mm;允许偏差±5mm。钢筋数量、 级别、直径、间距参照《钻(冲、挖)孔桩钢筋笼安装隐蔽验收记录》的实施要点第(2)点表述。

(3)地下连续墙持力层岩(土)性状必须经勘察项目技术负责人鉴定、确认符合要求才能转入下道工序。其他隐蔽验收项目应在施工单位自检、监理单位见证复查基础上进行验收。

4.表格解析:

(1)成槽的垂直度:

①地下连续墙作为永久结构的垂直度要求为1/300以内;

②临时结构垂直度要求为1/150以内。

(2)沉渣厚度:清孔后留下的沉淀物，允许厚度:

①永久结构≤100mm;

②临时结构≤200mm。

(3)泥浆密度:即泥浆比重，单位为g/cm³， 可用比重计检测。

新拌制泥浆密度一般控制在1.03～1.10g/cm³之间:循环泥浆密度一般控制在1.05～1.25g/ cm³之间。

(4)钢筋网:钢筋网片制作应严格按照设计要求施工。钢筋网片制作前，检查所有钢筋网片的材质，核对钢筋网片的钢筋尺寸、直径、配筋间距、预埋件、保护层垫块、预留筋等布置必须满足设计要求:网片钢筋用对焊连接。纵向和横向钢筋加工成网片后底部尽量做成模形，便于插入曹内，同时用红油漆注明槽段编号。

（5)墙体连接面(施工缝)的处理:

地下连续墙的槽段接头应按下列原则选用:

①地下连续墙宜采用圆形锁口管接头、波纹管接头、楔形接头、工字形钢接头或混凝土预制接头等柔性接头。

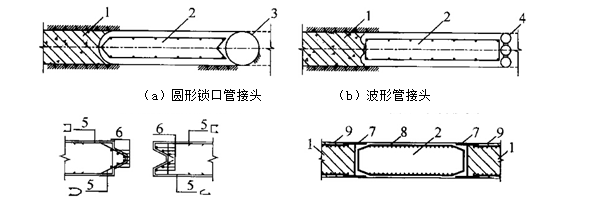

                             图1地下连续墙柔性 接头

           1-先行槽段; 2-后续槽段; 3-圆形锁扣管; 4-波形管; 5-水平钢筋;

               6-端头纵筋; 7-工字钢接头: 8-地下连续墙钢筋; 9-止浆板

②当地下连续墙作为主体地下结构外墙，且需要形成整体墙体时，宜采用刚性接头;刚性接头可采用一字形或十字形穿孔钢板接头、钢筋承插式接头等;在采取地下连续墙顶设置通长的冠梁、墙壁内侧槽段接缝位置设置结构壁柱、基础底板与地下连续墙刚性连接等措施时，也可采用柔性接头。

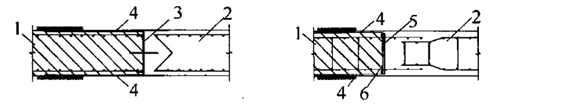

(a)十字形穿孔钢板刚性接头(b)钢筋承描式接头

图2地下连续墙刚性接头

1-先行槽段; 2-后续槽段; 3-十字钢板; 4-止浆片; 5-加强筋; 6-隔板
